下图是西门子DCS控制系统的结构PCS7（过程控制系统）

DCS系统特点：

1、  控制层和操作层分开（分散控制），安全性较高。

2、  采用冗余技术（控制器、网络、电源等实现冗余配置），系统可靠性高。

3、  采用专用的控制软件和监控软件，编程组态简单，易学易用。

4、  采用工业以太网通讯结构，稳定可靠，开放性高，技术先进。

5、  采用标准的Client/Server结构和开放可靠的操作系统（如Windows NT），扩展简单。

6、  支持模块带电插拔，易于在线维护。

7、  控制功能丰富，具有过程控制、顺序控制、逻辑控制、批量控制等功能。

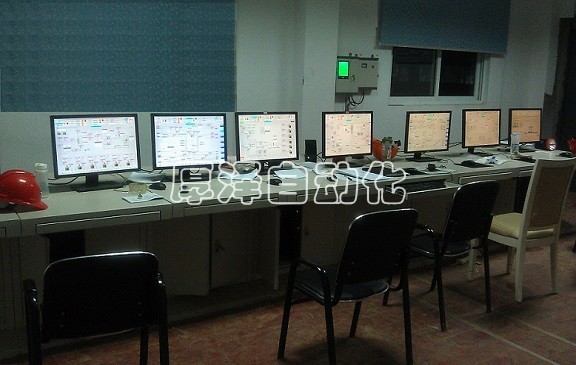

下图：用于聚合反应装置流程控制的DCS系统。
